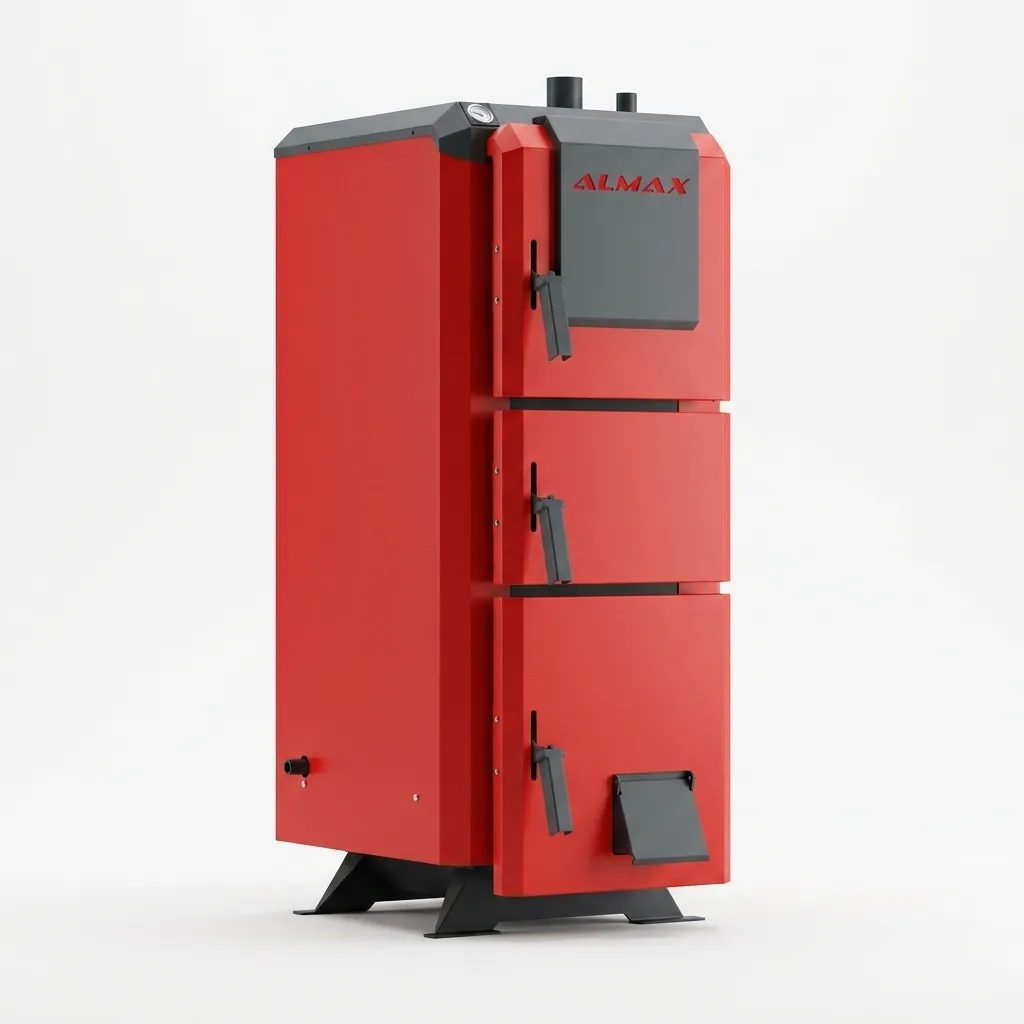

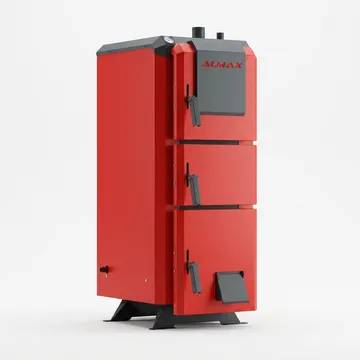

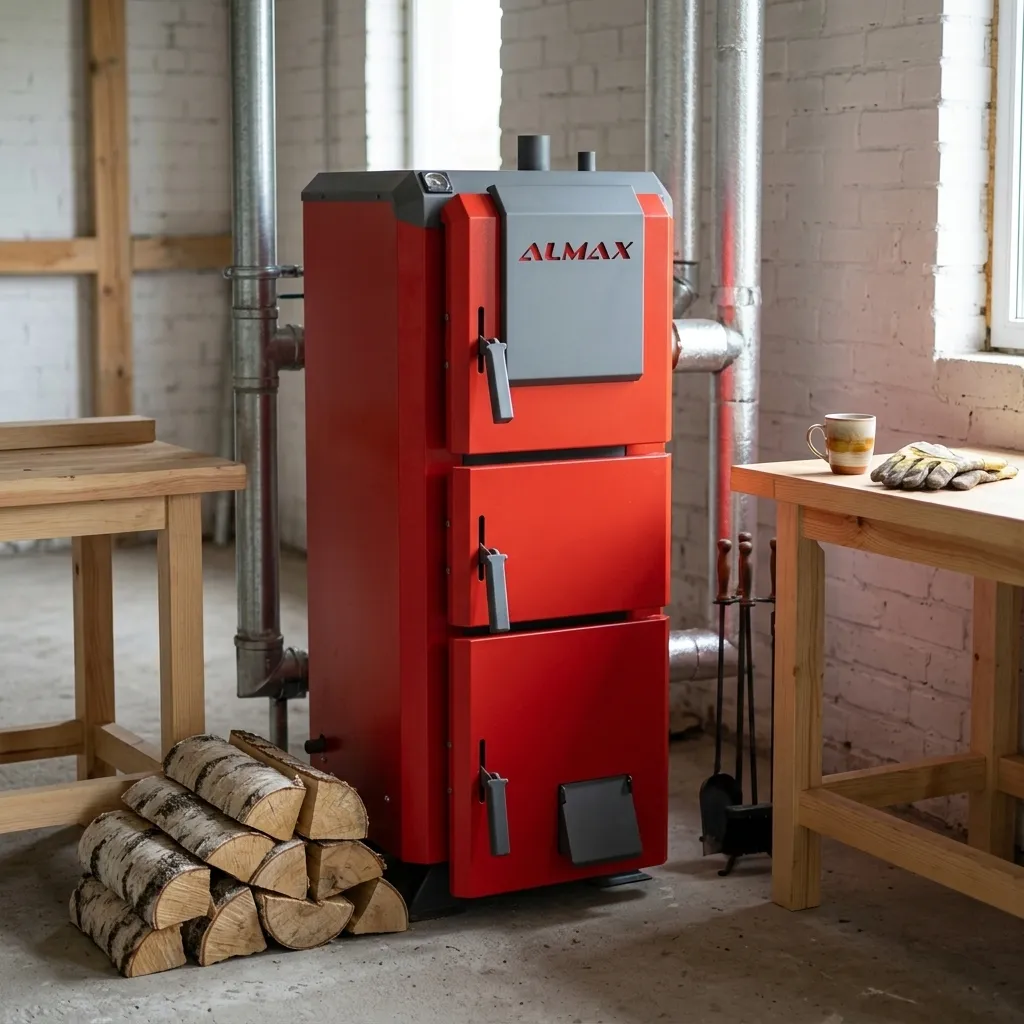

Котел твердопаливний до 120 м² з автоматикою ALMAX Class S ,12 кВт

До 120 м², легована сталь 09Г2С 6 мм, чотириходовий теплообмінник 1,6 м² і блок керування з вентилятором наддуву

40 дм³ топки і 1,6 м² теплообмінника при 12 кВт. Стандартний будинок до 120 м² — той розмір, який у нас будують найчастіше. Ця версія йде з комплектом автоматики: блок керування і вентилятор наддуву вже стоять на котлі.

Серія S — це збірно-зварна конструкція з подвійними стінками, розділеними водяними перегородками, і збільшений чотириходовий горизонтальний теплообмінник на 1,6 м². Димові гази встигають чотири рази віддати тепло воді, перш ніж потрапляють у димар: на виході з котла вони мають лише 100–180 °C. Звідси ККД 86 %. Метал — жароміцна легована сталь 09Г2С товщиною 6 мм, яка не веде при нагріванні. У сорочці 53 літрів теплоносія.

Найбільше тепла дає кам'яне вугілля, але топити можна й дровами вологістю до 40 %, паливними брикетами та деревними відходами (до половини від основного палива). Одне завантаження тримає від 6 до 18 годин — залежно від того, чим топите. Форсунки вторинного повітря розташовані по всьому периметру камери згоряння, тому навіть низькокалорійне паливо догоряє, а не вилітає в димар.

потужність

12 кВт

площа опалення

до 120 м²

ККД

86%

об'єм топки

40 дм³

товщина сталі

6 мм

термін служби

15 років

Переваги моделі

• Чотириходовий теплообмінник

  Гази проходять чотири ходи, перш ніж піти в трубу. 1,6 м² корисної площі.

• Блок керування з вентилятором

  Виставили температуру — котел сам тримає її й керує подачею повітря.

• Сталь 09Г2С товщиною 6 мм

  Жароміцна легована сталь, подвійні стінки з водяними перегородками.

• Топка на 40 дм³

  Одна закладка тримає від 6 до 18 годин залежно від палива.

• Колосники з безшовних труб

  Усередині циркулює вода, тому метал не розжарюється й не прогорає роками.

• ККД 86%

  Форсунки вторинного повітря стоять по всьому периметру камери згоряння.

Як працює автоматика

Автоматика змінює сам характер роботи. Ви виставляєте потрібну температуру на пульті, а далі процес веде контролер: він стежить за нагрівом води і сам вирішує, скільки повітря подати вентилятором. Ніякого «підкрутити заслінку й сподіватися» — у кімнаті не стрибає на п'ять градусів між закладками. До контролера підключається ще й циркуляційний насос системи опалення: тоді вся обв'язка працює з одного пульта, а насос не крутиться даремно, поки котел холодний.

Матеріали та конструкція

Спереду троє дверцят: великі завантажувальні, ревізійні до колосникових решіток і дверцята для чищення конвекційної частини. Колосники зварені з безшовних товстостінних труб, по яких циркулює вода. Патрубки подачі й зворотки — 2″, а внизу бічної стінки виведений окремий штуцер для швидкого зливу води. Під декоративною обшивкою — теплоізоляція, зовні порошкове фарбування, корпус червоний. Є підключення бойлера непрямого нагріву та охолоджувальний контур. Потужність регулюється в межах 50–100 %. На 10 і 12 кВт додатково встановлюється механізм очищення колосників — окрема опція.

Кому підійде цей котел

• Будинок до 120 м²

  Житло, майстерня, невелике виробництво

• Хто не хоче бігати до котла

  Контролер тримає температуру сам, вам лишається закладка

• Складна обв'язка

  До контролера підключається циркуляційний насос

• Хто топить вугіллям

  Найвища тепловіддача — саме на кам'яному вугіллі

Встановлення та експлуатація

• Підключіть вхід і повернення системи опалення 2″.
• Обладнайте димохід круглого перерізу діаметром 160 мм, висота від 5 м.
• Потрібна розетка 230 В поруч із котлом. Для стабільної роботи блока керування радимо ДБЖ або стабілізатор.
• Поставте котел на рівну тверду основу, 500 × 910 мм, вага 242 кг. Подбайте про вентиляцію приміщення.

Технічні характеристики

Виробник

ALMAX (Україна)

Країна виробник

Україна

Модель

ALMAX Class S (КТН), 12 кВт з автоматикою

Тип котла

тривалого горіння

Потужність номінальна

12 кВт

Регулювання потужності

50–100%

Площа обігріву

120 кв.м

Теплоносій

вода

Вид пального

тверде

Види твердого палива

дрова, тріска, пелети, брикети, кам'яне вугілля, антрацит, торф

Автоматична подача палива

ні

Тривалість горіння на одному завантаженні

6–18 год залежно від палива

Коефіцієнт корисної дії

86%

Призначення котла

одноконтурний

Тип топки

закрита

Спосіб установки

підлоговий

Об'єм камери згоряння

40 л

Об'єм води в котлі

53 л

Площа теплообмінника

1,6 м²

Кількість теплообмінників

4 шт.

Конвекційна частина

чотириходовий горизонтальний теплообмінник

Матеріал теплообмінника

сталь 09Г2С

Товщина сталі

6 мм

Колосники

з безшовних товстостінних труб, охолоджувані водою

Вторинне повітря

форсунки по всьому периметру камери згоряння

Переобладнання на пелети

ні, доступно від 15 кВт

Механізм очищення колосників

опція для 10 і 12 кВт

Управління

автоматичне, блок керування з вентилятором

Підключення циркуляційного насоса

так, через контролер

Напруга

230 В

Робота без електрики

можлива з механічним регулятором тяги (опція)

Підключення бойлера непрямого

так

Охолоджуючий контур

так

Спалювання палива на охолоджуючих колосниках

так

Мінімальний робочий тиск системи опалення

1.5 бар

Максимальний робочий тиск системи опалення

2 бар

Мінімальна температура в режимі опалення

58 град.

Максимальна температура в режимі опалення

90 град.

Спосіб відведення відпрацьованих газів

димар

Мінімальна температура димових газів

100 град.

Максимальна температура димових газів

180 град.

Вхід в систему опалення

2″

Повернення з системи опалення

2″

Діаметр димоходу

160 мм

Форма димаря

кругла

Мінімальна висота димоходу

5 м

Колір

червоний

Висота

1260 мм

Ширина

500 мм

Глибина

910 мм

Вага

242 кг

Термін експлуатації

15 років

Гарантійний термін

36 міс

Стан

новий
