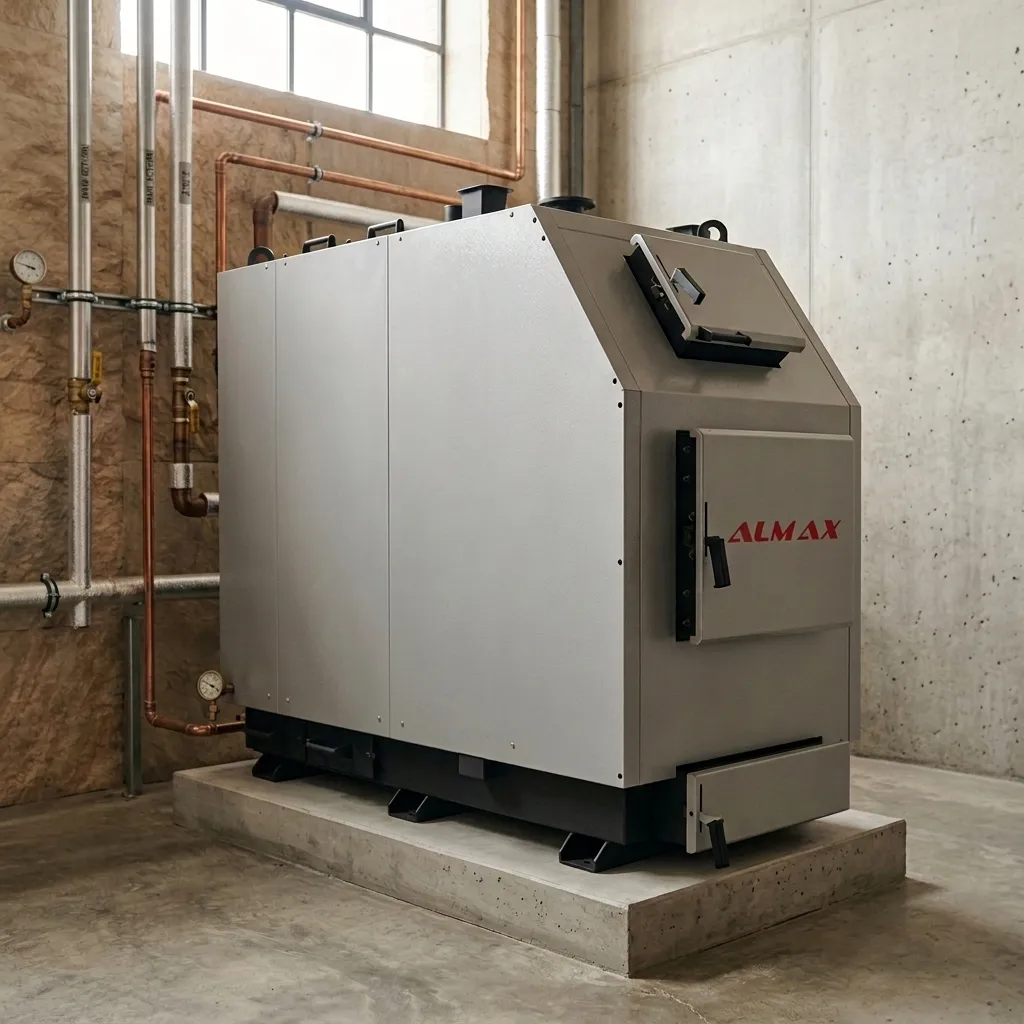

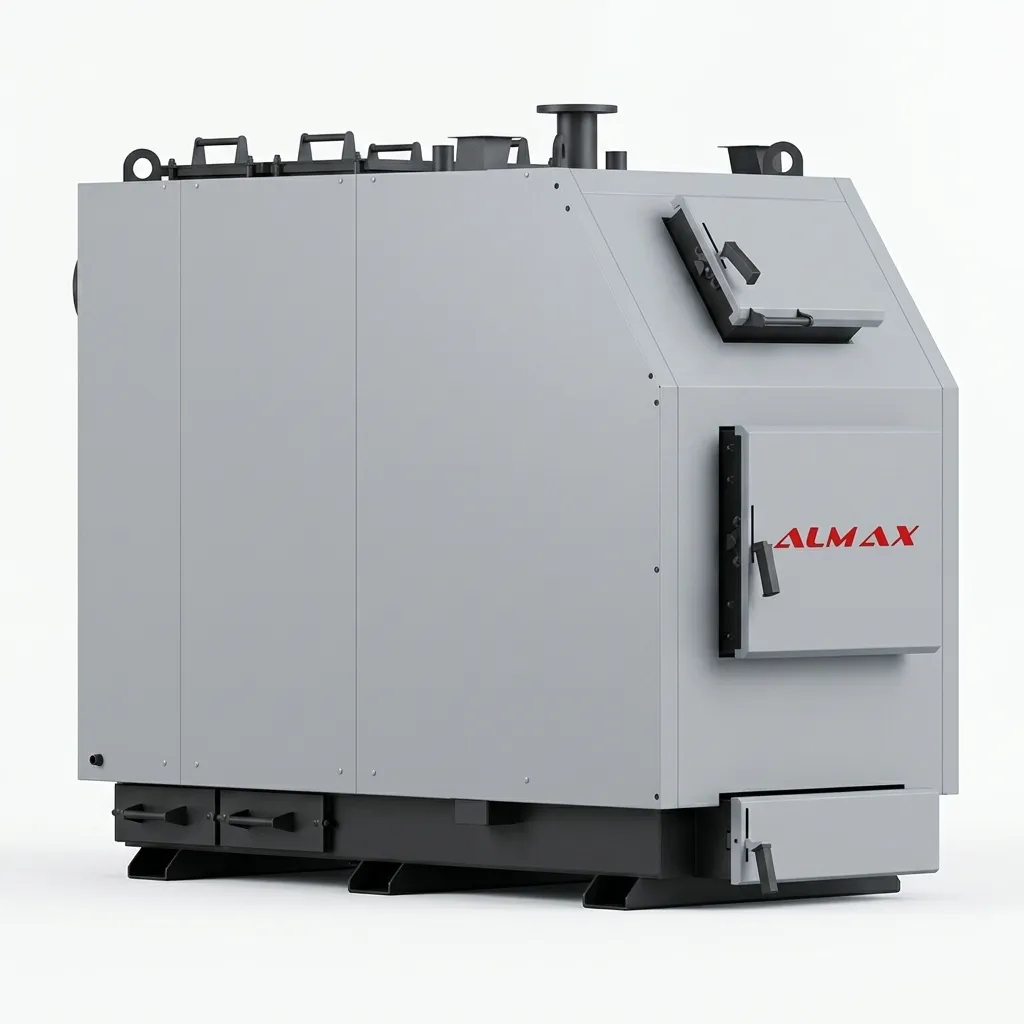

Котел твердопаливний до 2500 м² з автоматикою до Almax Class Р ,250 кВт

До 2500 м², ККД від 85 %, вертикальний теплообмінник 23,6 м² зі сталі 6–8 мм, топка 1150 дм³ і автоматика з PID-регулюванням

1150 дм³ топки, 23,6 м² теплообміну, 813 літрів води. Дві тонни металу, розраховані на цілодобову роботу протягом сезону. До 2500 м². Серія КТП створена для виробничих, комерційних і соціальних об'єктів із великим тепловим навантаженням.

потужність

250 кВт

площа опалення

до 2500 м²

ККД

85%

об'єм топки

1150 дм³

площа теплообміну

23,6 м²

вага

2077 кг

Переваги моделі

• Вертикальний теплообмінник

  Зола падає в зольник, а не осідає на полицях. 23,6 м² поверхні.

• Автоматика з PID-регулюванням

  Контролер сам дозує повітря і тримає задану температуру.

• Сталь 6–8 мм

  Європейська жароміцна сталь, подвійні стінки з водяними перегородками.

• Топка на 1150 дм³

  Глибина 1170 мм, двоє дверцят 550 × 650 мм.

• Колосники з водяним охолодженням

  Безшовні водонаповнені труби — не прогорають під вугіллям.

• ККД від 85%

  Багатоканальна подача повітря догорає піролізні гази.

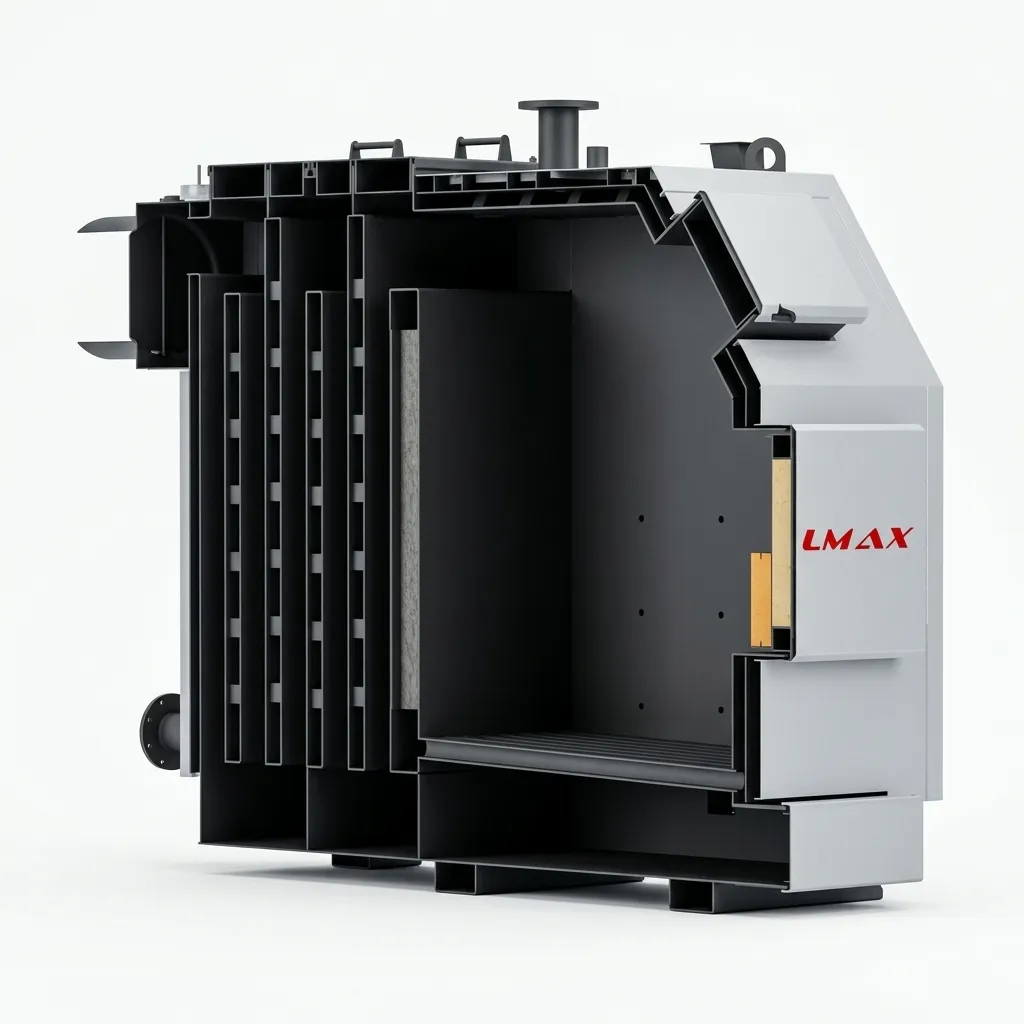

Вертикальний теплообмінник

Головна конструктивна ідея серії — багатоходовий теплообмінник, зібраний із вертикальних полиць, а не горизонтальних. Різниця в експлуатації: зола на вертикальних поверхнях не затримується, більша її частина падає прямо в зольник. Теплообмінник довше лишається чистим, а чистий теплообмінник — це збережений ККД. На великих об'єктах, де котел працює цілодобово, це різниця між щотижневим чищенням і чищенням раз на сезон. Поверхня теплообміну тут 23,6 м², у котлі 813 літрів води.

Паливо

Основне паливо — кам'яне вугілля, на ньому котел дає найвищий ККД. Крім нього йдуть дрова вологістю до 25 %, паливні й торф'яні брикети, кусковий торф та деревні відходи — тріска, стружка, тирса, до половини в суміші з основним паливом. Повітря подається багатоканально, через форсунки по всій камері: паливо горить рівно, а піролізні гази встигають догоріти, а не вилітають у димар. Саме тому навіть на дешевому низькокалорійному паливі котел тримає ККД від 85 %.

Автоматика і керування

Котел іде з блоком автоматики з PID-регулюванням. Це не просто «увімкнув-вимкнув вентилятор»: контролер бачить, наскільки температура відхилилася від заданої і як швидко вона змінюється, і дозує повітря відповідно. На практиці це рівна температура в системі й менша витрата палива. Вентиляторів у цій моделі два, споживання 2 × 205 Вт. Тягу додатково регулює шиберна заслінка в димоході.

Кому підійде цей котел

• Об'єкт до 2500 м²

  Виробництво, логістичний комплекс, тепличне господарство

• Цілодобова робота

  Промисловий ресурс і водоохолоджувані колосники

• Підйомна техніка на монтаж

  2077 кг і димохід 398 мм від 10 м висоти

• Думка про пелети

  Котел адаптований під установку пелетного пальника

Встановлення та експлуатація

Корпус зварений із корозійностійкої сталі з подвійними стінками, розділеними водяними перегородками; сам теплообмінник — з європейської жароміцної сталі товщиною 6–8 мм. Під декоративною обшивкою теплоізоляція. Топка 1170 мм завглибшки, завантажувальних дверцят двоє: нижні для завантаження і обслуговування зони над колосниками, верхні для закладки в топку. Розмір — 550 × 650 мм, тобто заходять поліна великого діаметра, без розпилювання. В усіх дверцятах стоять посилені шамотні відбійники. Колосники з безшовних водонаповнених труб, під ними місткий зольниковий ящик. У димоході шиберна заслінка для регулювання тяги. Конструкція адаптована під пелетний пальник — перехід на пелети не потребує заміни агрегату.

• Патрубки прямої і зворотної мережевої води — 100 мм (фланець).
• Обладнайте димохід круглого перерізу діаметром 398 мм, висота від 10 м. Потрібна тяга топкових газів 23–35 Па.
• Потрібне живлення 230 В, споживання 2 × 205 Вт.
• Передбачте місце 1182 × 2890 мм, вагу 2077 кг і техніку для розвантаження.

Технічні характеристики

Виробник

ALMAX (Україна)

Країна виробник

Україна

Модель

ALMAX Class P (КТП), 250 кВт

Тип котла

тривалого горіння, промисловий

Потужність номінальна

250 кВт

Орієнтовна площа опалення

2500 кв.м

Теплоносій

вода

Вид пального

тверде

Види твердого палива

кам'яне вугілля, антрацит, дрова, тріска, тирса, пелети, паливні й торф'яні брикети, кусковий торф

Коефіцієнт корисної дії

від 85%

Вологість дров

до 25%

Деревні відходи в суміші

до 50%

Подача палива

ручне завантаження

Призначення котла

одноконтурний

Тип топки

закрита

Спосіб установки

підлоговий

Об'єм топки

1150 дм³

Глибина топки

1170 мм

Водяна ємність котла

813 л

Площа теплообміну

23,6 м²

Конвекційна частина

багатоходовий вертикальний теплообмінник

Матеріал теплообмінника

європейська жароміцна сталь

Товщина сталі

6–8 мм

Стінки корпусу

подвійні, з водяними перегородками

Колосники

безшовні водонаповнені труби з водяним охолодженням

Зольник

місткий висувний ящик

Завантажувальні дверцята

2 шт., з посиленими шамотними відбійниками

Подача повітря

багатоканальна, через форсунки

Шиберна заслінка в димоході

так

Адаптація під пелетний пальник

так

Управління

електронне, блок автоматики з PID-регулюванням

Кількість вентиляторів

2 шт.

Споживання електроенергії

2 × 205 Вт

Напруга

230 В

Мінімальна температура води

58 град.

Максимальна температура води

90 град.

Максимальний робочий тиск води

0,25 МПа

Необхідна тяга топкових газів

23–35 Па

Патрубки прямої і зворотної води

100 мм (фланець)

Розмір завантажувальних дверцят

550 × 650 мм

Спосіб відведення газів

димар

Приєднувальний діаметр димоходу

398 мм

Форма димаря

кругла

Мінімальна висота димоходу

10 м

Колір

сірий

Висота

2070 мм

Ширина

1182 мм

Глибина

2890 мм

Вага котла без води

2077 кг

Гарантійний термін

36 міс

Стан

новий
